CN7220A2007 HONEYWELL風閥執行器電流控制使用調試設置方法
HONEYWELL CN7220A2007風閥執行器電流控制使用調試設置方法
CN7220A2007是霍尼韋爾常用的風閥執行器,扭矩20 (Nm),可以用開關,比例控制,輸入信號可有電流(0)4-20ma,電壓(0)2-10VDC.
可用于4平方以內風門,也可與球閥配套使用。
注意：1. CN7220A2007/CN7234A2008/MVN7220/MVN7234 風閥執行器如果需要使用電流信號控制，需要打開接線端的外殼。
跳線端子1,2選擇：當1(ON)2(OFF)默認設置，是電壓輸入.當設置為:1(ON)2(ON)設置時，是電流輸入.
2. CN7510A2001/CN7505A2001/MVN7510/MVN7505 這幾個型號沒有電流控制信號輸入選擇，也就是只有電壓信號控制，
選型配型號時一定注意.

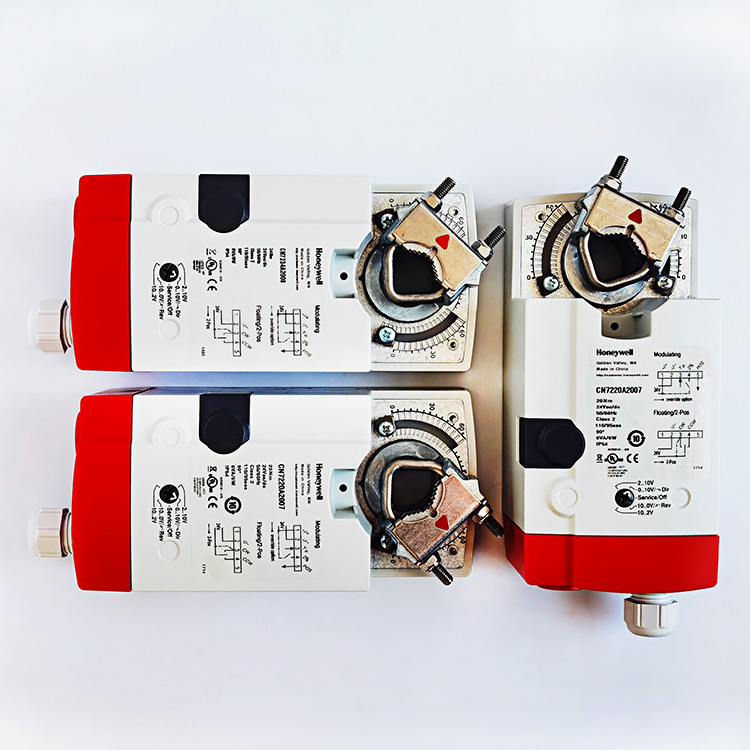

圖為CN7220A2007霍尼韋爾CN7234A2008風閥執行器

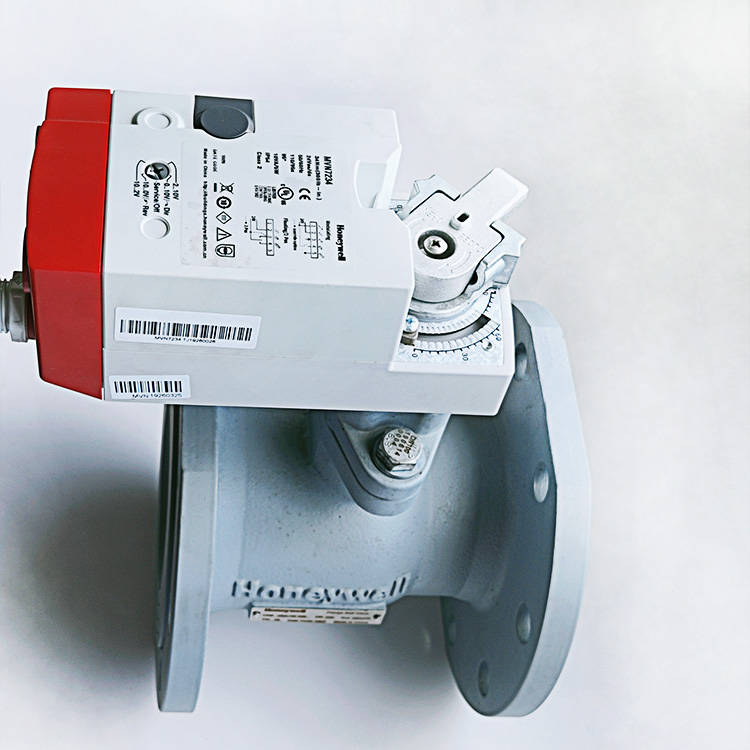

圖為VBA16F100 MVN7234

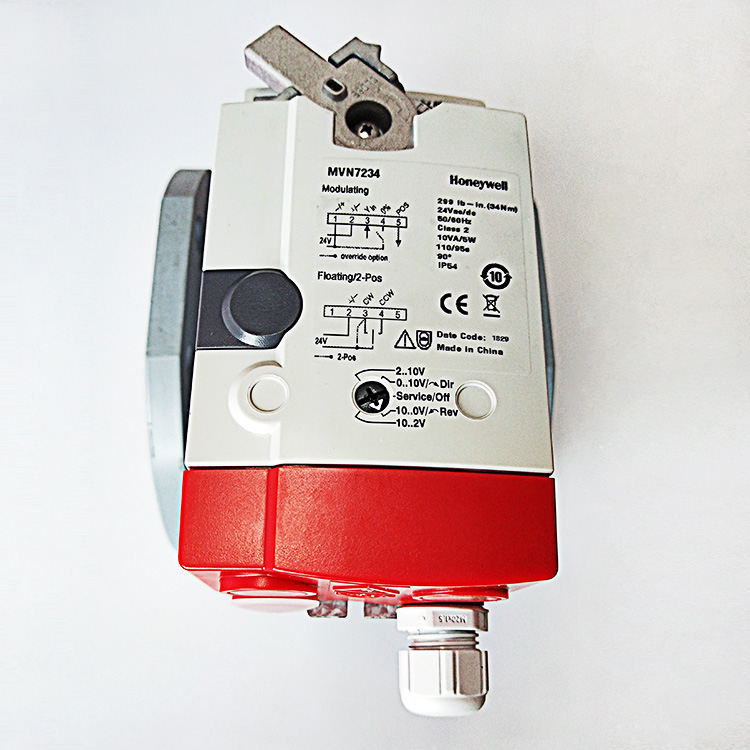

圖為VBA16100+mvn7234
以下是CN系列風門風閥執行器相關簡介：
名稱: 風閥執行器型號: CN7220A2007
執行器類型：風門
斷電保護模式：保持原位
控制信號：(0)2-10VDC / 4-20ma 0...20 mA 通過跳線選擇
提供電壓：交流24V
扭矩(Nm)：20
軸適配器類型：自中心夾緊
反饋：(0)2-10VDC
手動操作：Sevice/Off
安裝：直接耦合
旋轉行程調節：By switch
運行時間: 95 秒（ 60 赫茲）/ 110 秒（ 50 赫茲）
開關觸發點 :5 °/ 85 °
旋轉行程 :95 °± 3 °
尺寸(英寸)：8.78 in high x 3.62 in wide x 3.15 in deep
尺寸(毫米)：223 mm 高 x 92 mm 寬 x 80 mm 深
重量：1.35
材料：
電氣保護：塑料
電纜接口：-5F to 140F
環境溫度范圍：(F) -20C to 60C
環境溫度范圍：(C) -40 F to 175 F
儲藏溫度范圍：(F) -40 C to 80 C
額定溫度值(運輸)：(C) 5 to 95% RH, non-condensing
環境預制狀態：IP54
包括：20Nm,24Vac/Vdc, 調節控制, 非彈簧復位, 電壓反饋信號和無輔助開關.在50Hz時正常運行時間：20Nm,24Vac/Vdc, 6 VA/6 W.
相關型號：
CN7505A2001
CN7510A2001
CN7510A2209
CN7220A2007
CN7234A2008
CN6105A1011
CN6110A1003
CN6110A1201
CN6120A1002
CN6134A1003
CN4620A1001
CN4634A1001

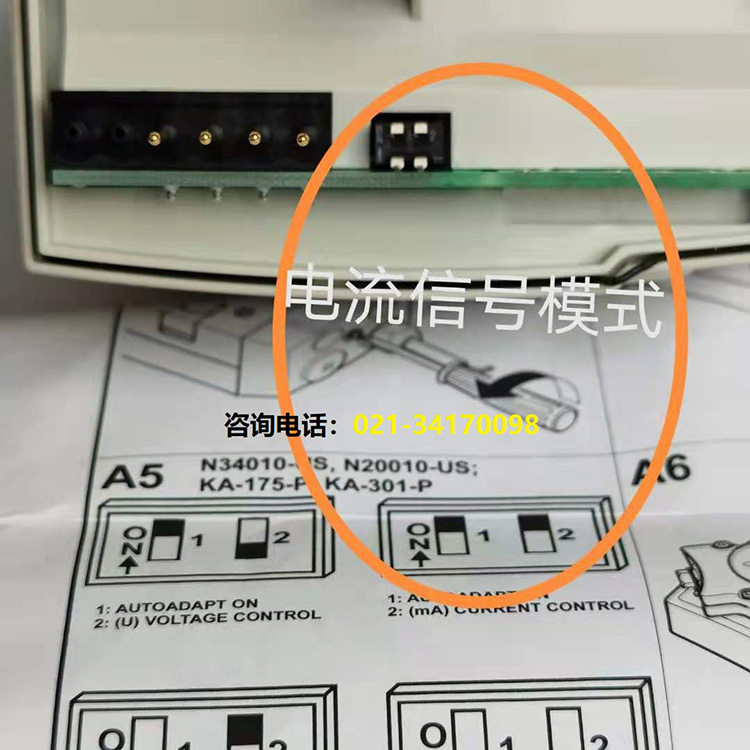

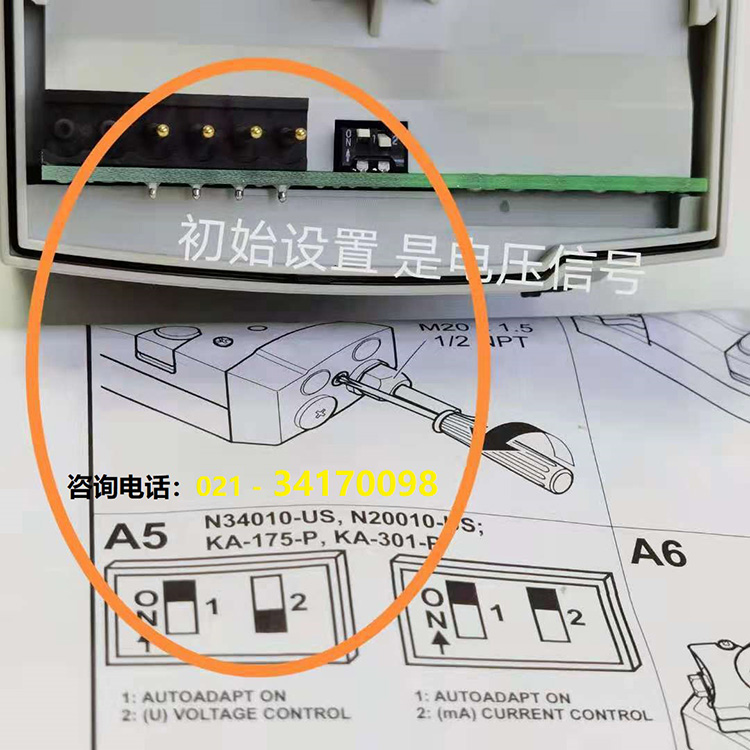

CN7220A2007 風閥執行器電流跳線方法如下：
關于HONEYWELL 風閥執行器,球閥執行器,安裝調試使用設置方法的更多問題，歡迎來電咨詢！
