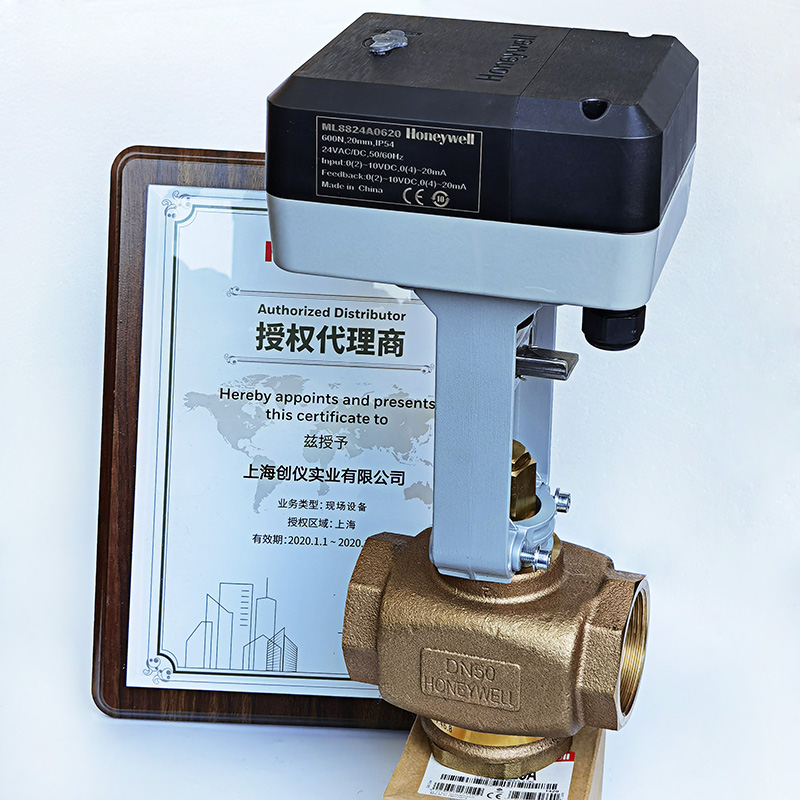

ML8824A系列線性電動閥門執行器如何使用？
ML8824A系列線性電動閥門執行器如何使用？

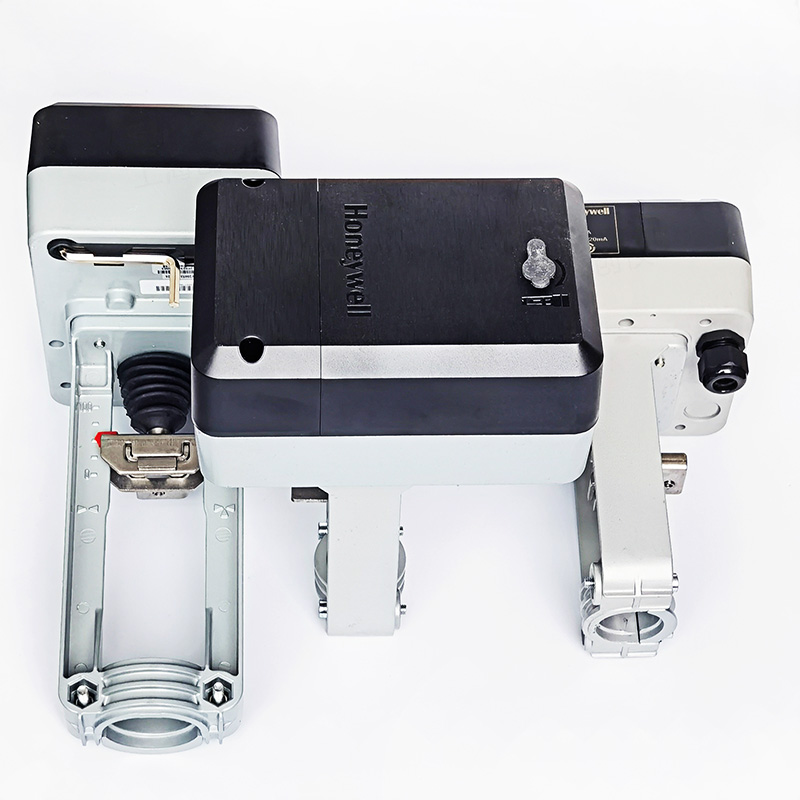

1. 手動操作
ML8824系列執行器可以通過執行器自帶的六角扳手進行手動操作,并且具有手動優先功能,在通電情況下進行手動操作時,
執行器自動給電機斷電,確保手動操作安全進行.
注意: 在斷開電源情況下完成手動操作后,必須重新進行自適應過程.
順時針旋轉內六角扳手,執行器連接件向下運動;反之,逆時針旋轉,執行器連接件向上運動.
2. 浮點型控制切換
ML8824系列執行器帶有浮點型控制功能;當PCB上的第S2-8位撥碼開關處于ON時,為浮點型控制,執行器會運行到全開或全關
的位置,不再受輸入信號的控制.
3. 接線說明
執行器預裝有PG13.5的電纜接頭,預留PG13.5及PG9的接口.
注意: 為了避免故障發生,請連接24VAC電源并接地.
4. 自適應模式
將執行器和閥門組裝好,給執行器供電24VAC/DC.
上電自適應: 執行器供電后直接進入自適應模式,此時執行器PCB中指示
燈黃燈閃爍(1Hz),執行器將自動全關(運行到底部)然后全開(運行到頂部).指示燈不再閃爍表示過程
完成.此過程完成后,執行器運行到指定控制信號位置.
手動自適應: 按住電路板上的按鈕S1約5秒以上,直到指示燈開始閃爍(1Hz),此時進入自適應模式.執行器將自動全關(運行到底部)
然后全開(運行到頂部).指示燈不再閃爍表示過程完成.此過程完成后,執行器運行到指定控制信號位置.
注意: 行程校準所需時間600N約3分鐘,1800N約4分鐘.(出廠默認設置)
關于ML8824A系列線性電動閥門執行器的使用,創儀就分享到這啦,如想了解更多產品信息及技術解答歡迎咨詢我們！
