霍尼開關型彈簧復位風門執行器
彈簧復位型風門驅動器CS系列風門執行器適用于電動風門控制,并可作為球閥的執行器,普遍應用于HVAC領域.
咨詢熱線：021-34170098
產品介紹
CS8120A1007 霍尼韋爾開關型彈簧復位風門執行器
應 用
彈簧復位型風門驅動器CS系列風門執行器適用于電動風門控制，并可作為球閥的執行器，普遍應用于HVAC領域.特 點
- 帶電子堵轉保護的無刷直流輔助電機，用于浮點/調節型.
- 帶電子堵轉保護的無刷直流輔助電機，用于開關型.
- 各種尺寸的軸的自對中軸適配器（聯軸器）
- 有三種不同額定扭矩的型號∶SNo，10Nm，20Nom
- 可用于開關、單刀單擲（SPST）、線電壓或低電壓控制的型號.
- 可用于浮點或切換的單刀雙擲（SPDT）控制的型號
- 可用于比例電流或電壓控制的型號
- 有組合浮點/調節控制的型號
- 有帶零位和范圍調節的型號
- 有帶線電壓內部輔助開關的型號
- 便于接線的檢修蓋
- 帶內置機械限位的金屬外殼
- 軸位置指示和刻度
- 可手動旋轉，帶鎖定功能.
- 符合CE標準并通過U（cUL）注冊
- 所有型號按L873使用阻燃線纜
性 能
電壓：24V/230V, 50/60Hz （具體供電請參考附表）
裝置重量：7 lb （3.2 kg）
額定溫度：-40° F 至 140° F （-40° C至60。C）
裝運和儲存：-40° F 至 158° F （-40° C至70。C）
額定混度：5%至9 5%相對混度，無冷凝.
電氣連接：現場到螺旋接線端子（位于可取下的檢修蓋下）的接線至0. 344平方毫米）
電氣額定值：24 VAC + 20% （Class 2）, 24 VDC
限位開關（兩個單刀雙擲）:
設定值（固定）：7。標稱行程，85。標稱行程
額定值（負載）：
低電壓型號：250 VAC, 5A （阻性），3A （感性）
線電壓型號：250 VAC, 5A （阻性）
安裝：自對中軸適配器（聯軸器）
圓形風門軸：0.375至1.06英寸（10至27毫米）
方形風門軸：1/2至3/4英寸（13至19毫米）
執行器可安裝在軸的任何位置
注：對于20血的型號：建議使用3/4英寸直徑或更大的軸. 小風門軸長：1英寸（25毫米）；建議3英寸（76毫米）行程時間：90秒
型號 扭矩 控制信號 供電電壓 限位開關 反饋信號開關型 100-250Vac
CS4105A1002 5血 On-Off 100-250Vac — —
CS4110A1002 IONid On-Off 100-250Vac —
CS4110A1200 10Nm On-Off 100-250Vac 2 —
CS4120A1001 20Nm On-Off 100-250Vac — —
CS4120A1209 20Nm On-Off 100-250Vac 2 — 24Vac/dc
CS8105A1008 5Nm On-Off 24Vac/dc±1 5% 一 一
CS8110A1008 IONid On-Off 24Vac/dc ±1 5% — -
CS8110A1206 IONid On-Off 24Vac/dc ±1 5% 2 一
CS8120A1007 20Nid On-Off 24Vac/dc±1 5% -
CS8120A1205 20Nid On-Off 24Vac/dc±1 5% 2 —
調節型 24Vac/dc
CS7505A2008 5Nm 浮點 /0-10Vdc 24Vac/dc ±1 5% 一 0-10Vdc
CS7510A2008 IONid 浮點 /0-10Vdc 24Vac/dc±1 5% 一 0-10Vdc
CS7510A2206 IONid 浮點 /0-10Vdc 24Vac/dc士1 5% 2 0-10Vdc
CS7510H2209 IONid 浮點 /0-10Vdc 24Vac/dc ±1 5% 2 0-10Vdc
CS7520A2007 20Nm 浮點 /0-10Vdc 24Vac/dc ±1 5% - 0-10Vdc
CS7520A2205 20Nro 浮點 /0-10Vdc 24Vac/dc+1 5% 2 O-lOVdc
CS7520H2208 20Nro 浮點 /0-10Vdc 24Vac/dc±1 5% 2 0-10Vdc
產品展示

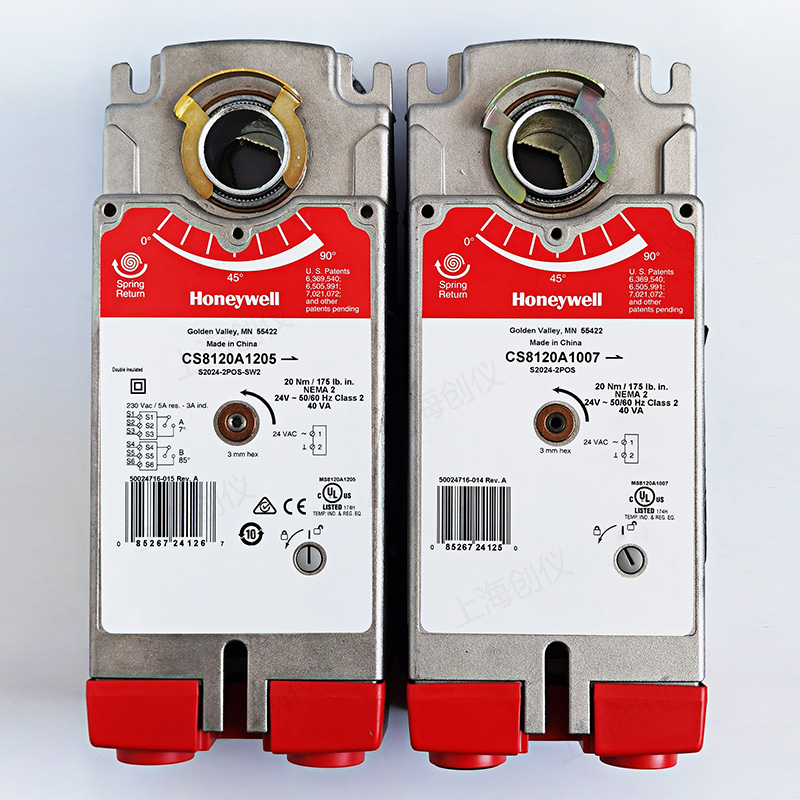

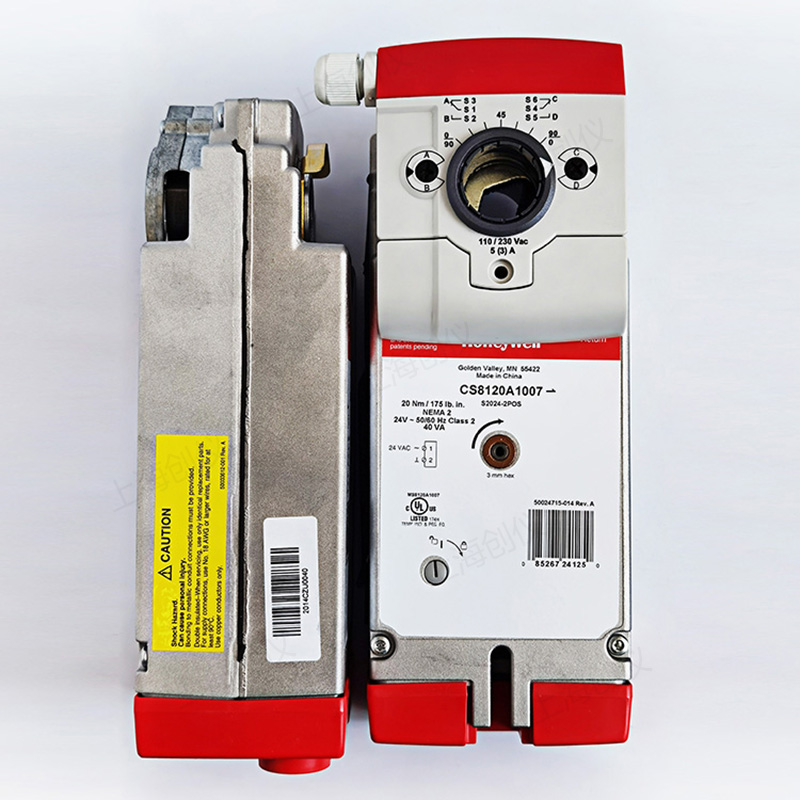

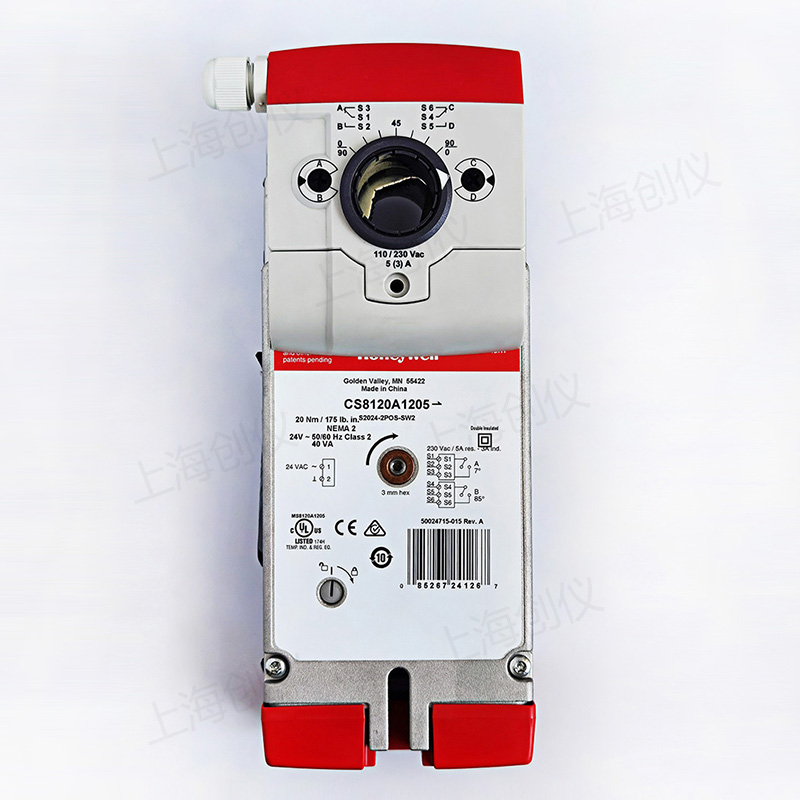

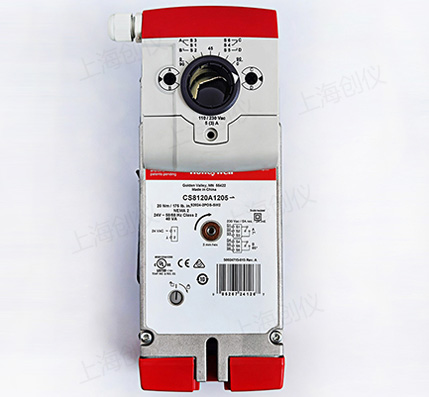

霍尼韋爾開關型彈簧復位風門執行器CS8120A1205
CS系列風門執行器適用于電動風門控制,可作為球閥的執行器,普遍應用于HVAC領域.
